水銀灯型LEDランプ全方向タイプ 20VAクラス

GL-LBWシリーズ

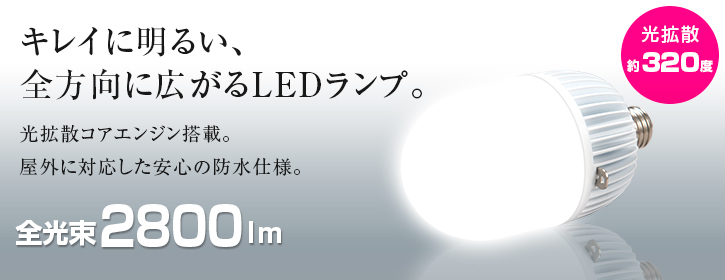

全方向に広がるLEDランプ

「GL-LBWシリーズ」は水銀灯に近い全方向へ発光し、必要な方向を明るくする水銀灯型LEDランプです。

消費電力：17W^※

密閉器具対応

光拡散 320度の広配光

屋外に対応した防水構造

眩しさを与えない光拡散カバー

※LEDランプ単体の消費電力になります。

GL-LBW20M-50K 昼白色

GL-LBW20M-27K 電球色

オープン価格 (専用電源セット)

GL-LBW20M-40K 白色

セミカスタム品

製品特徴

光拡散コアエンジン搭載

弊社が開発した光拡散コアエンジンとは全方向に
明るく発光するLED光源になります。
全方向に明るくさせる事により路面の照度に加えて
明るい景観を光拡散コアエンジンで発揮します。

眩しさを軽減させた光拡散カバーを採用

LEDチップの指向性を和らげ眩しさを軽減させた
光拡散カバーを採用。

水銀灯に近い全方向の配光角

水銀灯に近い全方向に明るい配光角をLEDランプで発揮します。
LED光源の特徴を活かし従来の水銀灯より路面へ明るく発光します。

屋外に適した安心の防水仕様

Oリングの採用、スライド式圧着による強い防水性能。
口金部分にも防水シリコンを充鎮することで防水性能を強化。
水銀灯と安定器を交換するだけでLED化が可能となります。

E26 / E39ソケット対応

既設のE26 / E39ソケットを利用可能とした2ラインナップ
屋外環境の震動に強い特殊強化構造ソケットを利用し
水銀灯と安定器を交換するだけでLED化が可能となります。

仕様：水銀灯型LEDランプ全方向タイプ E26/E39 20VAクラス

水銀灯型LEDランプ全方向タイプ E26/E39 20VAクラス
セット形式	GL-LBW20M-50K	GL-LBW20M-27K
消費電力(W)^※1	17
色温度(K)^※2	5,000	2,700
全光束(lm)^※2	2,800	2,600
口金	E26/E39
配光角度(°)^※3	320
寸法(mm)^※4	Φ90×175/Φ90×195
重量(g)	330(E26)/350(E39)
定格寿命(時間)^※5	40,000
希望小売価格	オープン価格

※注1：LEDランプ単体の消費電力になります。
※注2：LED素子にはバラツキがあるため、同一製品において明るさ、光色が異なる場合があります。
※注3：配光角度は最大光度の1/10の値になる左右2方向に広がる角度になります。
※注4：落下防止金具を除いた直径サイズになります。
※注5：寿命は光束が70%まで低下するまでの時間です。製品の寿命を保証するものではありません。

電源
製品名	GL-LBW20M-POWER
入力電圧(V)	AC100	AC200
周波数(Hz)	50/60
入力電流(A)	0.19	0.095
重量(g)	600
耐雷サージ(kV)	15（コモンモード）
防水等級	IP65
希望小売価格	オープン価格

※：専用LEDランプに接続した場合の仕様になります。

取付方法：水銀灯型LEDランプ全方向タイプ E26/E39 20VAクラス

取付方法

1.水銀灯の安定器、及び水銀灯を外してください。
2.水銀灯型LEDランプを器具ソケット (E26/E39口金) にはめ込んでください。
3.水銀灯型LEDランプ専用電源の入力側と商用電源 (AC)を接続してください。
4.出力側(DC：＋,－)に既存のソケットの電線を接続してください。
5.落下防止ワイヤーは天井の鉄骨部分など安定した場所を選び設置してください。
6.最後のON/OFFの点灯確認をしてください。

取付例
